4-Kant-Tretsensor-Set

Das 4-Kant-Tretsensor-Set ist in zwei Ausführungen und zwei verschiedenen Steckerarten erhältlich: Set für eine werkzeugfreie oder eine professionelle Montage sowie für EBS IPS/IES-Systeme oder für den Betrieb mit einem Cycle Analyst. Jedem Set liegt jeweils ein Tretsensor für die rechtsseitige oder linksseitige Montage bei. Sie benötigen für Ihren Umbausatz nur einen der Tretsensoren. Durch die Wahlmöglichkeit erhalten Sie somit ein Höchstmaß an Flexibilität bei Ihrem Einbau und können direkt am Fahrrad entscheiden, auf welcher Seite Sie den Tretsensor anbringen möchten.

Unsere 4-Kant-Tretsensor-Sets sind in 2 Versionen erhältlich:

1. zur werkzeugfreien Montage mit Klebesensor und teilbarer Magnetscheibe

Anforderung: der Abstand zwischen Kurbel und Achse darf max. 5 mm betragen

Die gelieferte Magnetscheibe lässt sich teilen und somit einfach um die Achse stecken. Der Tretsensor wird, mit einem Abstand zur Magnetscheibe von max. 5mm, an seiner Klebefläche am Rahmen befestigt. Zusätzlich kann der Tretsensor an den Laschen auch durch Kabelbinder fixiert werden.

Lieferumfang:

• EBS IPS/IES-Tretsensor zur Klebemontage links: aepas04-l
• EBS IPS/IES-Tretsensor zur Klebemontage rechts: aepas04-r
• teilbare PAS-Scheibe mit 12-Magneten für 4-Kant Achsen (mit Sicherungsring): aepasmd-01
• oder mit passenden Steckern für den Betrieb mit einem Cycle Analyst. Den Tretsensor für den Cycle Analyst gibt es nur in einer Ausführung für beide Seiten, da man beim Cycle Analyst die richtige Drehrichtung entsprechend einstellen kann. Wenn der Tretsensor in Fahrtrichtung links eingebaut wird, muss man im Cycle Analyst die Tretrichtung auf „Forward“ also „Vorwärts“ einstellen, auf der Kurbelseite dann entsprechend auf „Reverse“ also „Rückwärts“.

---



2. zur professionellen Montage unter Lagerschale (Werkzeug erforderlich)



Anforderung: keine, grundsätzlich geeignet bei 4-Kant-Tretlagern

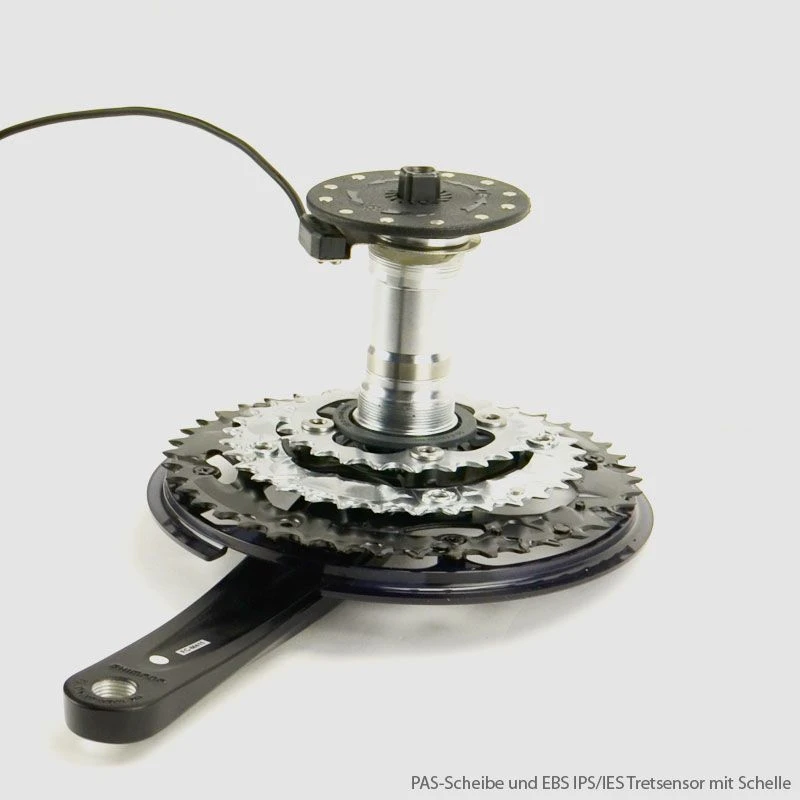

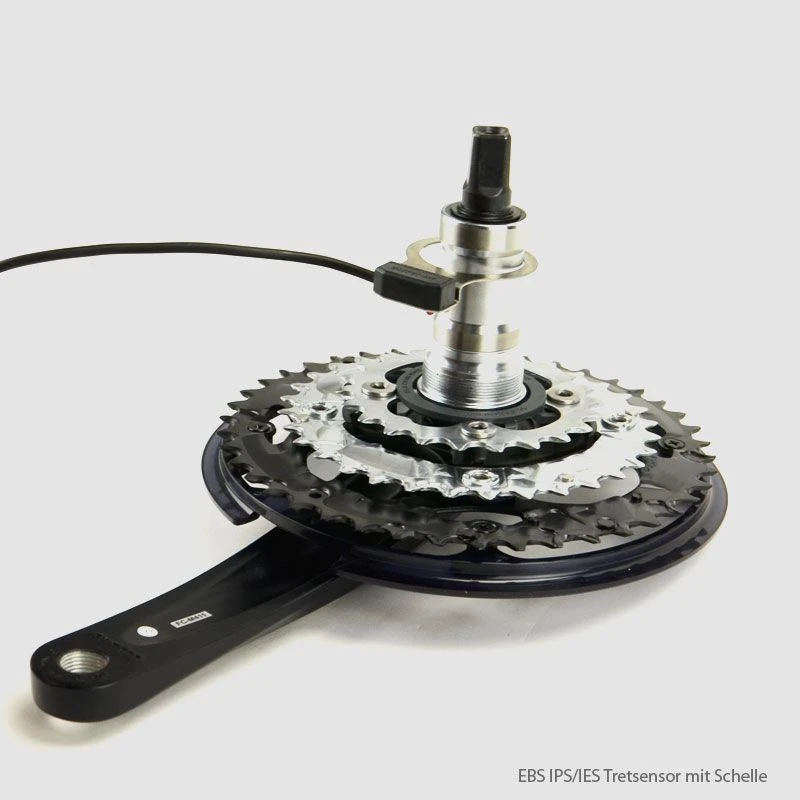

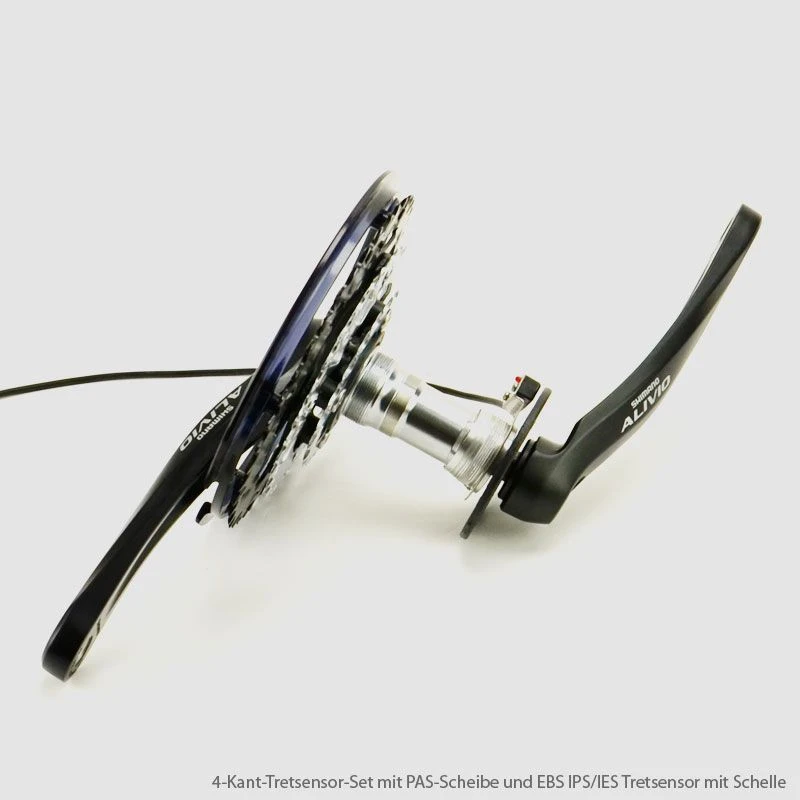

Der Tretsensor wird an der Schelle entweder rechtseitig oder linksseitig unter die Lagerschale geklemmt. Dafür benötigen Sie unser 4-Kant Montagewerkzeug-Set. Die Magnetscheibe wird, in einem Abstand zum Tretsensor von max. 5mm, auf die Kurbelachse geschoben. Um dieses Tretsensor-Set zu montieren, benötigen Sie unser 4-Kant Montagewerkzeug-Set.

Lieferumfang:

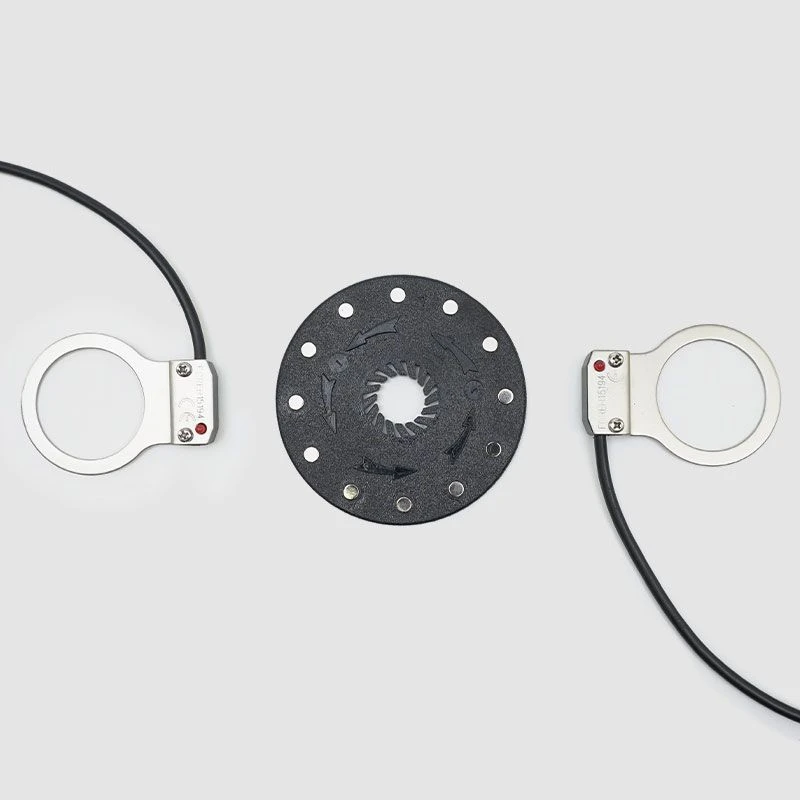

• EBS IPS/IES-Tretsensor mit Schelle links: aepas03-l
• EBS IPS/IES-Tretsensor mit Schelle rechts: aepas03-r
• PAS-Scheibe mit 12-Magneten für 4-Kant Achsen: aepasmd-02

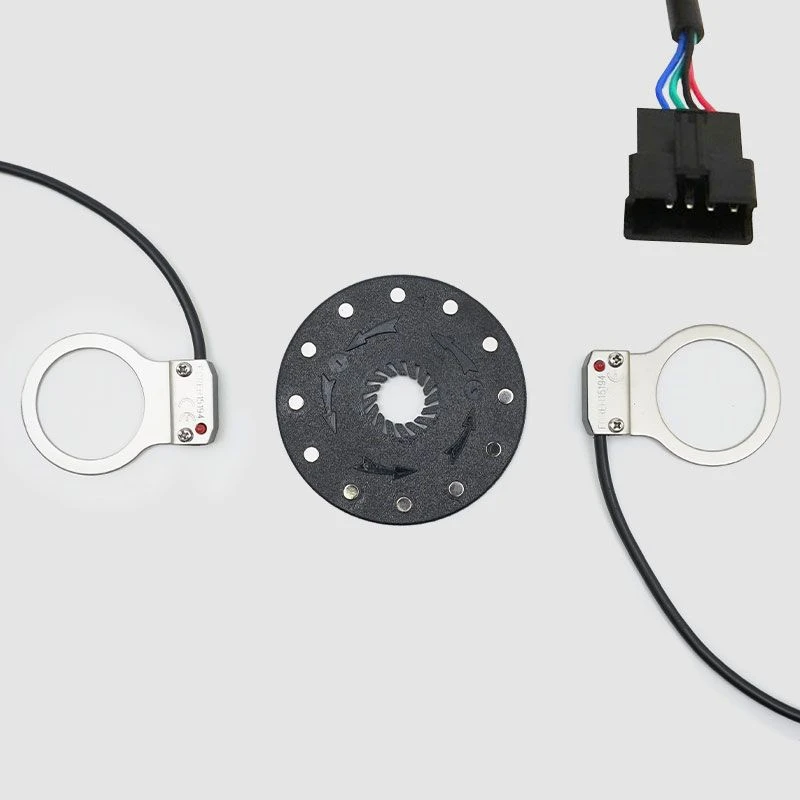

• oder mit passenden Steckern für den Betrieb mit einem Cycle Analyst. Den Tretsensor für den Cycle Analyst gibt es nur in einer Ausführung für beide Seiten, da man beim Cycle Analyst die richtige Drehrichtung entsprechend einstellen kann. Wenn der Tretsensor in Fahrtrichtung links eingebaut wird, muss man im Cycle Analyst die Tretrichtung auf „Forward“ also „Vorwärts“ einstellen, auf der Kurbelseite dann entsprechend auf „Reverse“ also „Rückwärts“.
