PAS-Scheiben Für Systeme Mit EBS Programmierbarem Controller

4-Kant

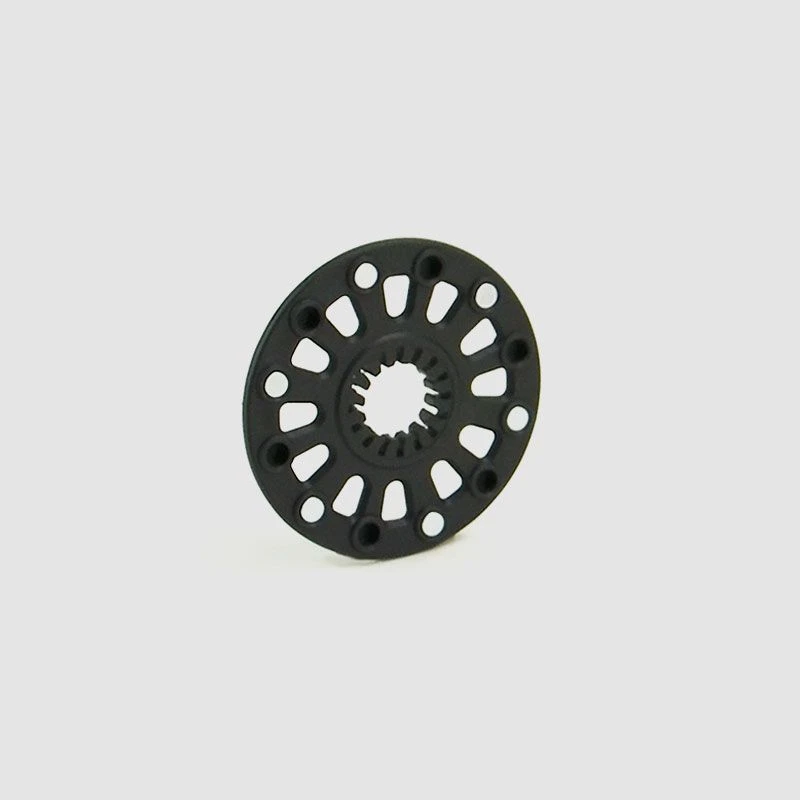

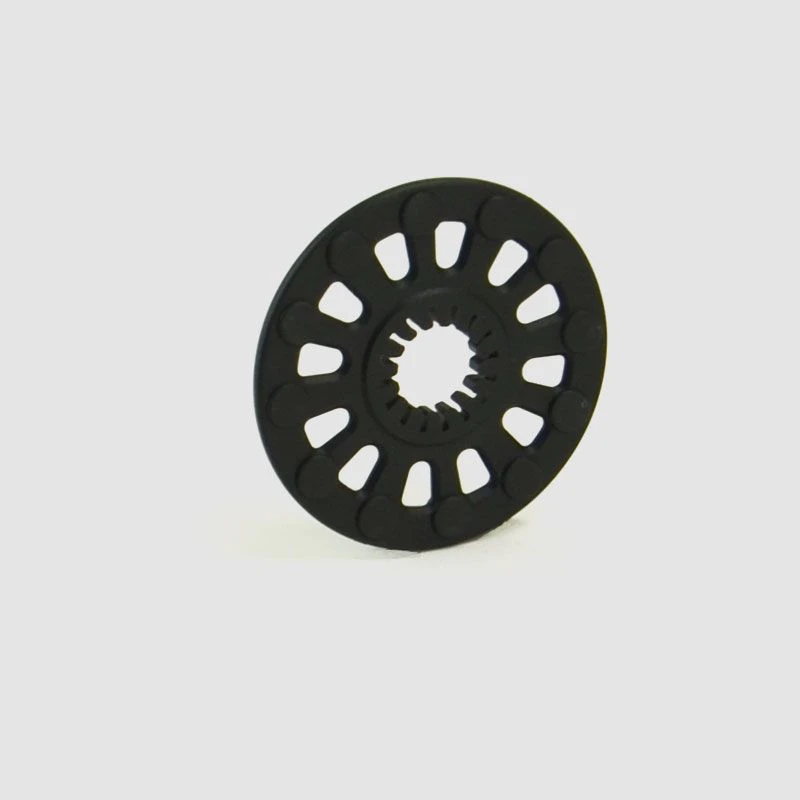

Eine 6-Magnet PAS Scheibe für 4-Kant Achsen und EBS Flexible PAS.
Der Abstand zwischen der Kurbel und dem Innenlager muss mindestens 5 mm betragen, damit die Scheibe eingesetzt werden kann.
Durch eine Modifikation kann sie auch mit Octalink (Hollowtech I) Tretlagern verwendet werden.

Hollowtech II

Aufgrund der Bauform passt diese Magnetscheibe bei Hollowtech II Tretlagern nicht. Man kann allerdings die einzelnen Magnete in die Vertiefungen der Inbus-Schrauben des kleinsten Kettenblattes stecken. Sie sind durch die starken magnetischen Kräfte selbsthaftend. Zur Überprüfung der korrekten Polung der Magneten liegt ein längerer Prüfmagnet bei. Bei Bedarf kann man mit diesem die Magneten auch wieder aus den Kettenblattschrauben entfernen. Oder man nimmt eine für Hollowtech II passende Magnetscheibe mit 12 Magneten und drückt jeden zweiten Magnet davon heraus: Magnetscheiben für IPS-, IES- und Cycle Analyst-Systeme

Das Magnetset kann auch verwendet werden, wenn zwischen Tretlagergehäuse und Kurbelarm zu wenig Platz für die Magnetscheibe ist, da diese Lösung keinen zusätzlichen Platz auf der Tretlagerachse benötigt. Geeignet für Kurbeln mit fünf Armen.

Die Magneten passen in Inbus-Schrauben. Für Torx-Schrauben sind sie nicht geeignet.
Tipp: Torx-Schrauben können in der Regel durch Inbus-Schrauben ersetzt werden.

Lieferumfang:

• 5 Magneten für Kettenblatt-Schrauben
• 1 Prüfmagnet

Untenstehend finden Sie zusätzlich Werkzeug, das Sie zum Einbau des PAS in Hollowtech II Lager benötigen.
